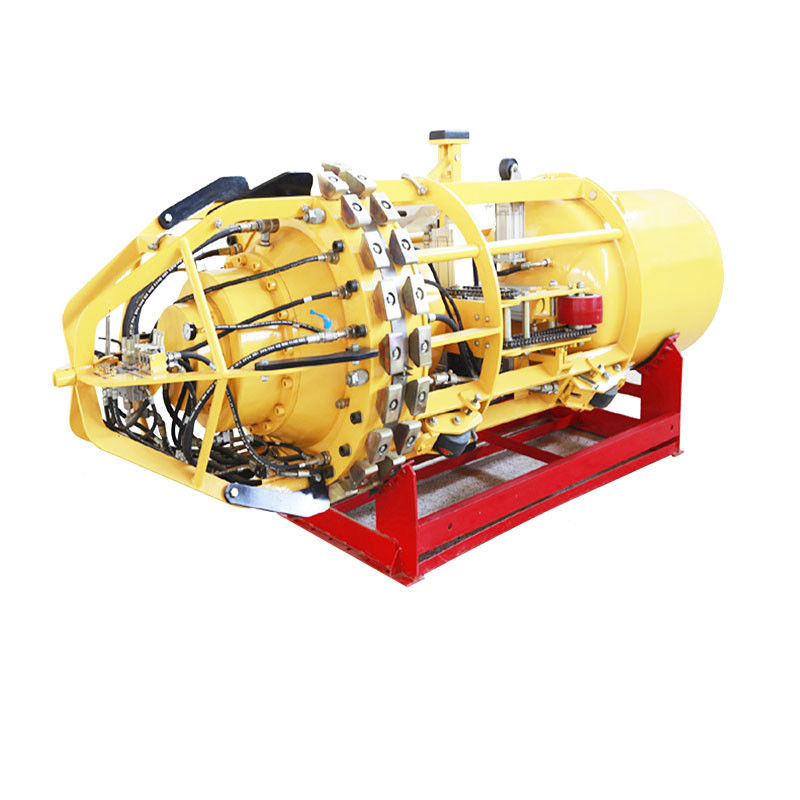

HGNDシリーズのパイプラインの空気性内部ラインアップクランプは,パイプラインの溶接の要件を満たすために,2つのパイプ孔を迅速に並べるために,鋼管の内部から射線力を発生します.電源として圧縮空気で動作し制御します.
この装置は,圧縮空気を駆動,操作,制御の電源として使用します.特に水道管や石油・ガス管の建設に適しており,環境保護の要求が高く,6"~80"パイプ直径と異なる壁厚さの様々なパイプラインの建設を満たすことができます.
自転車以外のクランプ (手動で引っ張る)
| M についてオデール | パイプサイズ | ピストン番号 | ピストンパワー | L について | W | H | 体重 | キューブ |
| (mm) | (KN) | (mm) | (mm) | (mm) | (kg) | (m3) | ||
| HGDNQ6 | 168 | 6X2 | 135 | 1473 | 150 | 150 | 35 | .04 |
| HGDNQ8 | 219 | 6X2 | 210 | 1593 | 189 | 189 | 55 | .06 |
| HGDNQ10 | 273 | 6X2 | 380 | 1665 | 240 | 240 | 60 | .09 |
| HGDNQ12-14 | 305-357 年 | 6X2 | 405 | 1751 | 280 | 280 | 100 | .14 |
自走式クランプ (自力で移動する)
| M についてオデール | パイプサイズ | ピストン番号 | ピストンパワー | モーターパワー | エンジン番号 | L について | W | H | 体重 | キューブ |
| (mm) | (KN) | (hp) | (mm) | (mm) | (mm) | (kg) | (m3) | |||
| HGDNQ16-18 | 406-457 について | 8x2 | 960 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22 | 508~559 | 10×2 | 1060 | 1.5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24 | 559〜610 | 12x2 | 1270 | 1.5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26 | 610〜660 | 12x2 | 1270 | 1.5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30 | 711~762 年 | 12x2 | 1750 | 1.5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32 | 762 年~813 年 | 14x2 | 2940 | 3 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36 | 864年から914年まで | 16x2 | 2940 | 3 | 1 | 3020 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38 | 914年から965年まで | 18x2 | 2940 | 3 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
| HGDNQ40-42 | 1016年から1067年 | 20x2 | 2940 | 3 | 1 | 3029 | 980 | 980 | 982 | 3.0 |
| HGDNQ46-48 | 1168年から1219年まで | 20x2 | 4855 | 3 | 1 | 3100 | 1050 | 1050 | 1420 | 3.7 |
| HGDNQ48-50 | 1219年から1270年まで | 22x2 | 4855 | 3 | 2 | 3517 | 1120 | 1120 | 1876 | 5.2 |
| HGDNQ52-54 | 1321年から1372年まで | 22x2 | 4855 | 3 | 2 | 3520 | 1210 | 1210 | 1988 | 5.4 |
| HGDNQ56 | 1422 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ60 | 1524 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ62-66 | 1574年から1676年まで | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ68-72 | 1727年 1727年 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ76-80 | 1930年から2032年まで | 30x2 | 4855 | 3 | 2 | 4000 | 1800 | 1800 | 3855 | 13.0 |
Suhigo パネウマティック・インテリア・クランプの技術特性:
1) コンパクトな設計,安全で信頼性の高い性能
合理的な設計と制御可能な製造プロセスにより,部品の性能を保証するために,様々な部品の加工精度と寸法精度が確保されます.
2) 高精度な調整と幅広い用途
核心作業部品は,国際的に有名なブランドから選択され,構造部品をCNC加工センターで処理し,配列部品の高度な配列精度を達成します.
3) 適用範囲の拡大
拡張ブロックを交換することで,アダプタが一定範囲で変化するパイプラインサイズのニーズを満たすことができます.アダプターのアプリケーション範囲を拡大し,複数の機能を持つ1つのマシンを実現.
4) 清潔で効率的で環境保護,高い登り能力,高い通過能力
圧縮空気が電源として使用され,清潔で効率的で,HSE施工管理の要件を満たしています.
世界的に有名なブランドの気圧モーターとコンパクトな構造設計,エネルギーを節約し,強いクライミング能力 (>20°) と強い通過能力 (30倍D)
5) 迅速な調整,容易なメンテナンス
異なる壁厚さに適応する必要がある場合,設備は,高速な作業効率を提供するために,迅速,便利で正確に調整することができます
DNQ16''以上サイズ パンネマティッククランプは,自走システムを持っています
歩行速度を調整し 空気消費を削減し 登り性能を向上させる
ブレーキにはシリンダのダブルサイド拡張ブレーキが採用され,優れたブレーキ力とブレーキ速度が備わっています.
移動システムとブレーキシステムは,ランプ操作の柔軟性と安全性を向上させるためにガス経路を相互にブロックします.
7) 拡張システムに追加された制限装置
根本的に死体センターのサポートを終了します. 以前のケースでは,パイプ詰め事故は,決して発生していない
